KIT ACCESSOIRES DE GUIDAGE VARIABLE

Utilisation

Particulièrement adapté au coulisse de 95 et 105.
Le galet assure le guidage à l'enroulement monté sur le palier laiton.
Le palier se place sur un plot épaulé de la joue : centrage mécanique.
Le patin se monte par coincement sur la joue et assure le guidage radial des lames.
Ensemble préconisé pour adaptation sur coulisse de profondeur 90 maxi.
Non compatible avec joue de 205 et 230.

Matière

Patin et galet : PA teinte naturelle.
Palier : laiton.
Vis : Tête CHC M10 x 75 acier zingué passivé .
Anneau : acier traité.
Rondelle : 20 x 10.2 x 2 acier zingué passivé.

Remarque

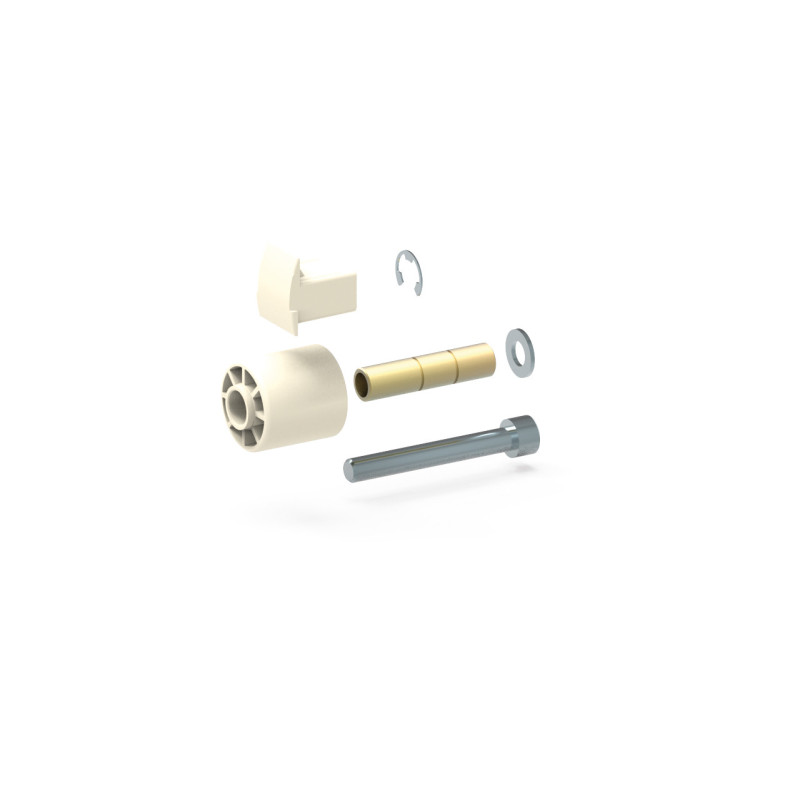

Sachet contenant 2 vis, 2 rondelles, 2 galets, 2 patins, 2 anneaux et 2 paliers de galet.

Caractéristiques

Le palier bronze présente 2 gorges de positionnement de l'anneau permettant le règlage du déport du galet selon profondeur de la coulisse :
Position A = coulisse de 95 à 105
Position B = coulisse de 75 à 90.
L430HD version sans patin.
