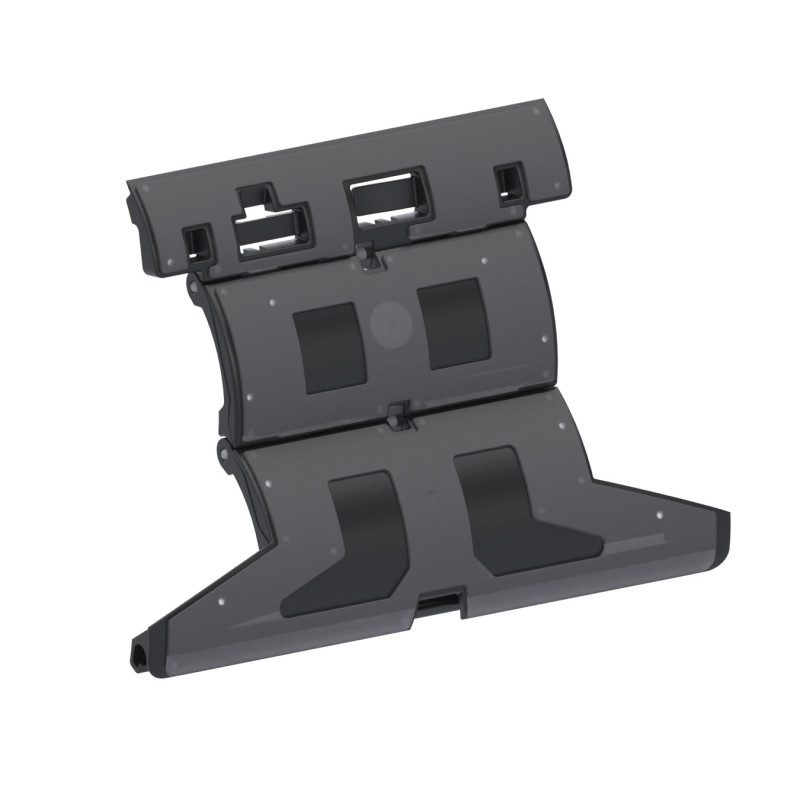

VERROU RE-FLEX

Utilisation

Permet la liaison du tablier au tube d’enroulement
Compatible avec tubes ZF54 et ZF64.
Assure le verrouillage du tablier en position basse en manœuvre manuelle et électrique avec certaines limites d’emploi.
La liaison au tube est intégrée sur le maillon tube via deux ergots en forme de L.
Le verrou se fixe rapidement et sans outil, par plaquage sur le tube au droit des lumières, puis translation axiale sur les lumières rectangulaires 5.7 * 11.6 mm entraxe 75 mm (voir schéma du tube ci-dessous) situées sur la nervure principale du tube. Son maintien est assuré par un clip anti-retour intégré au maillon tube.
Conditions d’emploi : se reporter à la fiche produit

Remarque

Pour utilisation avec tablier lame de 14, utilisation du profil amovible référence H872B

Caractéristiques

Le matériau de base des maillons est le polyamide chargé 30% FDV.
La liaison entre maillons est réalisée par des charnières fermées et des axes en Aluminium de Ø 2.5 mm
La protection « soft » est réalisée à l’aide d’un surmoulage en élastomère de haute qualité.
