KUBB BY ZF

Utilisation

Kit Universel permettant la réparation ou la modernisation de la plupart des blocs baies du marché.
Côte intérieur limites des coffres possible : 140 à 195mm
Moteurs compatibles : moteurs têtes étoile

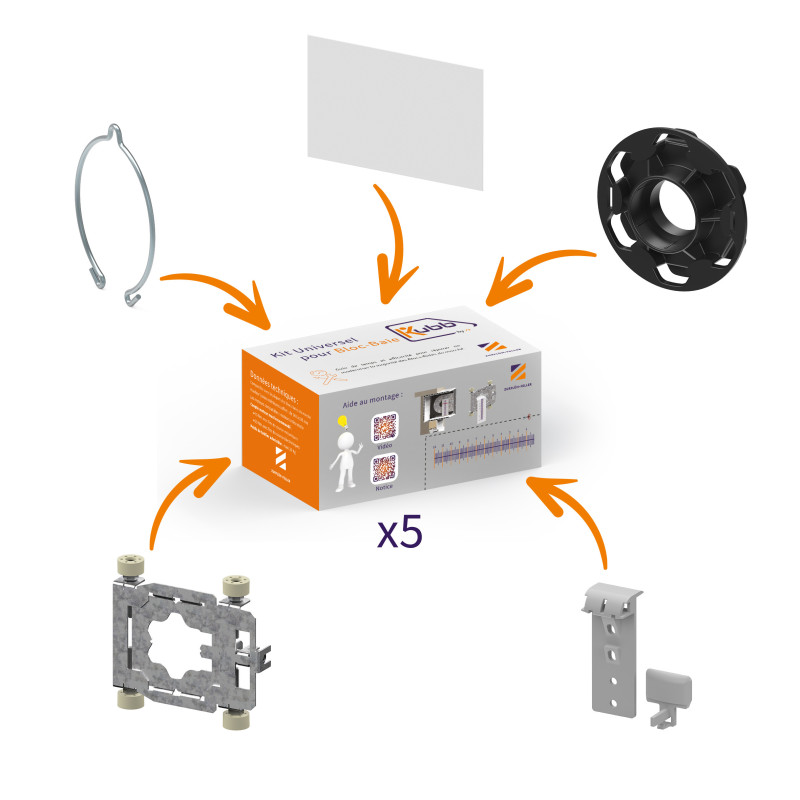

Contient :
-Une console support avec 4 pied réglable en hauteur et un tiroir réglable en profondeur.
-Un manchon d’adaptation pour palier ou roulement
-Une tulipe universelle réversible a vissé avec la visserie associée
-Un anneau d’arrêt pour moteur ou le manchon d’adaptation
-Une plaquette adhésive pour cacher trou du bloc guide en cas de modernisation

Matière

Console : acier galvaniser Ep 1,5mm et pied en EPDM
Tulipe : POM naturel.
Manchon : Polyamide teinté masse noir.

Remarque

QR code vers Vidéo

Caractéristiques

Poids de tablier admissible : 20kg
Couple moteur maxi :
10 Nm avec fin de courses mécanique
20 Nm avec fin de courses électronique
